最大輸入電壓：1500V
最小輸入電壓/啟動電壓：895V/905V
MPPT電壓范圍：895-1500V
MPPT數量：2
最大直流輸入數量：10(可選12/14)
最大工作電流：2×1435A
最大直流輸入短路電流：2×5000A
儲能接口路數(可選)：2

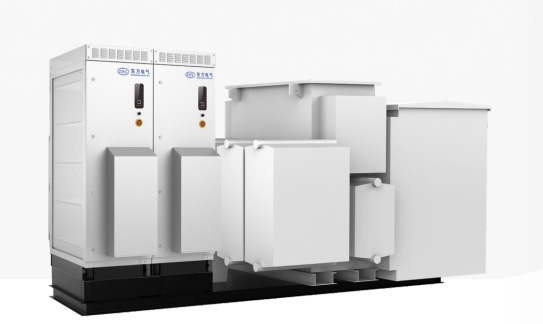

DHSP3GC-2200KTL-MV 集成方案
-
節省投資 -
靈活簡便 -
安全可靠 -
支撐電網
技術參數
輸入(直流)
輸出(交流)
額定輸出功率：2200kW
最大輸出功率：2530kW
最大輸出視在功率：2530A
額定電網電壓：10kV~35kV
額定電網頻率：50Hz
電網頻率范圍：45~55Hz
總電流波形畸變率：<3%(額定功率時)
直流分量：<0.5%額定輸出電流
功率因數(額定功率下)：>0.99
功率因數可調范圍：0.8(超前)~0.8(滯后)
饋電相數/輸出端相數：3/3
逆變器效率
最大效率：≥99.02%
中國效率：≥98.55%
保護
交/直流過壓保護：具備
交/直流過流保護：具備
交/直防雷保護：具備
電網監測/接地故障保護：具備/具備
絕緣檢測：具備
過熱保護：具備
其他功能
PID防護/PID修復：具備/選配
夜間SVG功能：選配
夜間休眠模式：具備
軟開、關機：具備
通用參數
尺寸(寬×高×深)：4770×2480×2300mm
重量：9500kg
逆變器防護等級：IP65
輔助電源：2kVA(最大可選40kVA)
冷卻方式：智能強制風冷
工作溫度范圍：-35~+60℃(>40℃降額運行)
工作濕度范圍：0~100%
最高工作海拔：5000m(>2500m定制)
通訊接口：標準：RS485,以太網；可選：光纖
產品技術特點
節省投資
“逆“變”一體，快速部署，統一維護；
預留儲能接口，節省后期改造費；
用無需加裝SVG裝置，100MW節省800萬。
靈活簡便
系統模塊化，光伏容配比及儲能容量靈活擴展器；
件模塊化，即插即用，無需專業人員維護。
安全可靠
直流并聯拉弧實時監測，200ms關斷；
交流低壓全銅排連接，無絕緣失效風險；
逆變器+箱變整體出廠測試，更可靠。
支撐電網
無功響應時間<20ms,優于國標；
SCR=1.02,100% 滲透率下穩定運行；
光儲耦合，支持一次調頻和反向調峰。
